D-ILA 投影機

DLA-NZ7

DLA-NZ7
DLA-NZ7DLA-NZ7DLA-NZ7DLA-NZ7DLA-NZ7DLA-NZ7DLA-NZ7DLA-NZ7
  • D-ILA真實4K顯像元件

    JVC獨家的真實4K D-ILA顯像元件是 JVC 投影機最重要的心臟,擁有高精細、高密度化的特色,製造技術也持續進化。JVC 最新系列投影機,每部皆搭載三片0.69吋真實4K D-ILA顯像元件,並提升D-ILA面板的驅動性能,速度為以往的兩倍。由原本的120hz提升到240hz,能高速顯示影像,以此達成了「8K e-shiftX」影像技術。

  • Laser (BLU-Escent 雷射光源)

    JVC全新系列機種,皆搭載最新的BLU-Escent雷射光源。承襲JVC在全球的客機、戰機、太空梭飛行模擬系統,以及各地天文館星象投影儀等專業投影市場的技術,BLU-Escent雷射光源已在商用與家用投影機市場,證明其優異的高亮度表現及超過20,000小時的超長使用壽命(20,000小時使用壽命可換算為每日觀賞一部2.5小時電影,共可使用20年以上)。BLU-Escent雷射光源的動態光源控制,能根據訊源的場景亮度,即時無延遲的控制光輸出。並透過隱藏及識別訊號,控制雷射光源的輸出,實現∞:1的對比度。BLU-Escent雷射光源,配合搭載D-ILA高精密顯像元件所構成的光學引擎,能夠提供超精細、更流暢、充滿魄力的映像體驗。創造接近人眼所見的真實影像。

  • 8K/e-shift

    「“e-shift” 影像技術」是將整個畫面的畫素,透過e-shift裝置, 向右下方斜向位移0.5畫素,使整個畫面的解析度倍增化的高解像 度顯示技術。早在2011年 ,JVCKENWOOD就成功地將4K e-shift 這項技術運用在Full HD的機種上,使其能夠達到接近於4K的高 解析度。領先其他競爭對手品牌。「8K e-shift 影像技術」是由全新0.69吋 4K 「D-ILA」顯像元件和e-shift影像 裝置完美的結合、能達到4K的4 倍 ,也就是相當於8K (水平掃描線8192,垂直掃描線4320 )的高精細影像表現。

  • HDR10

    HDR影像,包含亮部及暗部階調增加、BT2020廣色域、10bit位元流等、和傳統2K Full DH影像 比起來,有更複雜的影像資料,相當考驗投影機的性能。D-ILA投影機一直以來,有著高亮度-高全時真實對比-廣色域的特性、能夠完全對應包含UHD 4K藍光光碟所採用的HDR10,還有4K廣播放送所採用的 HLG HDR,使耀眼的 HDR影像能夠忠實的呈現。

  • HDR10+

    JVC新系列投影機支援兩種方式的色調映射,其一為HDR10+,其二為JVC原創專利的 Frame Adapt HDR (動態逐幀HDR)。HDR10 是 HDR 播放的基本標準,它只有兩種資訊:MaxCLL(訊源內容的最大亮度)和 MaxFALL(訊源內容的平均最大亮度)。在「HDR10 +」中,將每個場景的峰值亮度資訊(動態元數據)嵌入到訊源內容中,因此可以根據每個單獨場景進行色調映射,能忠實地再現創作者想要表達的HDR畫面。

  • ISFccc Certification

    ISF (The Imaging Science Foundation)協會認證。ISFccc包含Certified硬體認證、Calibration校正認證、以及Controls控制認證。JVC全新系列投影機皆取得ISFccc硬體認證,可以進行由 ISF 認證的影像調整工程師進行調校。ISF專業影像調校內容的項目包括:色溫校正、Gamma校正、背光調整、色域範圍校正、對比度、亮度、白平衡校正等等。ISFccc校正能符合標準色域的一致性,讓顯示器的色階表現更臻完美。

進步來自於不斷的創新,在2021年,JVC非常自豪地推出全新系列家庭劇院投影機。 全球首發* 支援真實8K60p及4K120p訊源輸入。DLA-NZ7 搭載8K/e-shift 影像處理技術、JVC原創的BLU-Escent 2,200流明雷射光源,能夠呈現極致景深與立體感的8K超高解析度映像。搭載三片0.69吋原生4K D-ILA顯像元件,以及特選超高對比元件光學引擎、直徑65mm超大口徑的全玻璃鏡頭,並且對應最新的HDR10+規格,HDR畫面演譯領先群倫。8K, Laser, HDR是描述我們現今成果的關鍵字,也是JVC最新D-ILA投影機系列最顯著的特點。歡迎見證全新極致體驗的起始 *此調查是針對2021年九月前的家庭劇院投影機市場,市調資料由JVCKENWOOD蒐集整理

8K. LASER. HDR.
全新極致體驗

全球首發,真實8K60p/4K120p訊源輸入
家庭劇院投影機

JVC 最新系列投影機,採用最新技術的數位積體驅動電路(LSI)能即時處理從輸入端到銀幕端的大量資訊,實現了穩定的高品質影像。透過優化8K影像升頻技術,提升「超解析度成像」,可將所有的4K/2K藍光、線上串流影片等訊源,提升為8K的畫質表現。這些針對未來需求的先進設計,可在家庭劇院應用中長期使用。

全系列機種搭載全玻璃光學鏡頭,呈現更加精細的8K映像

新世代旗艦機種DLA-NZ9的鏡頭、是由全鋁合金鏡筒*1,搭載16群18片(內含5片ED低色散)的全玻璃鏡片所組成。100mm的超大口徑,也造就了上下100%、左右43%的超廣位移範圍。更重要的是確保除了鏡頭中央部分,畫面四周圍也能夠保持高解析度的影像。使用5片特殊的ED低色散鏡片,能有效降低R/G/B光線的折射率,抑制且收斂色差,忠實呈現8K60p/4K120p*2 的高精細影像

*1: DLA-NZ8 / NZ7 / NP5的鏡頭,直徑為65mm,搭載15群17片(內含2片ED低色散)的全玻璃鏡片,畫面周邊部分也能清楚對焦,呈現完美高解析度影像。

*2: 播放影像解析度差異,請參考各機型規格表

領先業界的HDR映像呈現,
新增支援最新影像規格「HDR10 +」。

支援 HDR(高動態範圍),可顯著提升影像的表現力,更加耀眼的影像呈現 HDR (High Dynamic Range)。HDR 影像,包含亮部及暗部階調增加、BT2020廣色域、10bit階調位元流等、和傳統2K Full HD影像比起來,有更複雜的影像資料,相當考驗投影機的性能。D-ILA投影機一直以來,有著高亮度、高全時真實對比、廣色域的特性,能完整對應包含4K UHD藍光光碟以及數位串流訊源所採用的 HDR10,還有4K 廣播放送所採用的 HLG HDR,並且新增支援最新的影像規格: HDR10+。 HDR10 +擁有每個場景的峰值亮度資訊(動態元數據)。因此,可以根據場景控制最佳亮度,並且能以最佳亮度顯示訊源內容。

搭載三片0.69吋原生4K D-ILA顯像元件,超高對比光學引擎

顯像元件是投影機最重要的心臟,JVC獨家的D-ILA顯像元件,擁有高精細、高密度化的特色,製造技術也持續進化。JVC 最新系列投影機,每部皆搭載三片0.69吋原生4K D-ILA顯像元件,並提升D-ILA面板的驅動性能,速度為以往的兩倍。由原本的120hz提升到240hz,能高速顯示影像,以此達成了「8K e-shift」影像技術。並且透過全新的光學稜鏡(SPS)、光學元件(Ghost Buster),抑制光學引擎的內部反射光,達成過去機種2倍的ANSI對比度。新機在追求高流明度大畫面的同時,仍保有業界最高的真實對比度,呈現高解析度、高亮度、高對比度,令人嘆為觀止的8K映像。

*DLA-NZ7 亮度為2,500lm。



JVC原創的雷射二極體光源,能呈現極致景深與立體感的8K超高解析映像

BLU-Escent雷射二極體模組,提供高亮度、高穩定度的雷射光源。 JVC全新系列機種,皆搭載最新的BLU-Escent雷射光源(DLA-NP5除外)。承襲JVC在全球的客機、戰機、太空梭飛行模擬系統,以及各地天文館星象投影儀等專業投影市場的技術,BLU-Escent雷射光源已在商用與家用投影機市場,證明其優異的高亮度表現及超過20,000小時的超長使用壽命*。BLU-Escent雷射光源的動態光源控制,能根據訊源的場景亮度,即時無延遲的控制光輸出,創造接近人眼所見的真實影像。

可透過隱藏或識別訊號,來控制雷射光源的輸出,實現∞:1的對比度。BLU-Escent雷射光源,配合搭載D-ILA高精密顯像元件所構成的光學引擎,能夠提供超精細、更流暢、充滿魄力的映像體驗。

*20,000小時使用壽命可換算為每日觀賞一部2.5小時電影,共可使用20年

4K120p訊源輸入與Low Latency mode(低延遲模式)

JVC最新系列投影機支援4K120p訊源輸入,即使高幀率訊源有輕微的延遲,Low Latency mode(低延遲模式)能在不影響訊源本身品質的情況下,無需任何轉換即可進行處理。能在百吋以上的大銀幕,流暢地顯示高品質的高幀率訊源影像。可降低使用電腦與遊戲機時的顯示延遲,讓玩家能有更直覺與敏捷的操作體驗。

真實8K訊源輸入,透過搭配8K/e-shift與8K/e-shiftX影像處理技術,體驗極致景深與立體感的高解析畫面

JVC能達成極致畫面的重要里程碑,主要歸功於原創與全新開發的「8K e-shiftX」影像技術。JVC原本的「e-shift」影像技術,是將0.69吋的原生4K D-ILA顯像元件與e-shift裝置結合。透過往斜對角位移0.5個畫素,使整個畫面解析度倍増的高解像度顯示技術。有別於以往的位移方向,從原本的2個斜對角,進化為上、下、左、右4個方向,能完整顯示所有的8K影像資訊,實現了原生8K畫素(3,500萬畫素)的超高解析度畫面,展現更真實細緻、充滿臨場感的8K影像。
透過8K/e-shift與8K/e-shiftX影像處理技術,讓原生4K顯像元件8K化,呈現栩栩如生的8K超高解析度畫面

*DLA-NZ7 搭載 8K-eshift 影像處理技術。



DLA-NZ7 投影距離表

銀幕長寬比 : 16:9銀幕長寬比 : 16:9

投影距離

銀幕對角尺寸(英吋)

寬度 (mm)

高度 (mm)

短焦端 (m)

長焦端 (m)

60

1,328

747

1.88

3.85

70

1,550

872

2.2

4.5

80

1,771

996

2.52

5.15

90

1,992

1,121

2.84

5.8

100

2,214

1,245

3.16

6.45

110

2,435

1,370

3.49

7.1

120

2,657

1,494

3.81

7.75

130

2,878

1,619

4.13

8.4

135

2,989

1,681

4.29

8.725

140

3,099

1,743

4.45

9.05

150

3,321

1,868

4.77

9.7

160

3,542

1,992

5.09

10.35

170

3,763

2,117

5.41

11

180

3,985

2,241

5.73

11.65

190

4,206

2,366

6.05

12.3

200

4,428

2,491

6.38

12.95

銀幕長寬比 17:9、2.35:1 投影距離表請至產品支援頁面下載使用手冊、參照第 98 頁

主要功能

  • 搭載全新開發的 8K/e-shift (2向位移) 影像處理技術,呈現了高品質的 8K 超高解析度畫面
  • JVC 原創的 BLU-Escent 雷射光源,高達20,000小時的雷射光源壽命
  • 2,200 lm 超高亮度,呈現鮮明生動的映像
  • 40,000:1 全時真實對比 ,∞:1 智能動態對比
  • 2 組HDMI 2.1 (48Gbps, 3D Deep color. 對應HDCP2.3) 支援 8K60p/4K120p 訊源輸入
  • 新增加對應動態數據的「HDR10 +」 規格,根據創作者的意圖對每個場景添加元數據,JVC 投影機能夠重現導演對於映像的本意。
  • JVC原創 Frame Adapt HDR (動態逐幀HDR) ,根據每部 4K HDR10 訊源內的「每一幀(每一圖框)或每一個場景」畫面,使用JVC原創的演算法,逐一分析每一幀或每一個場景的峰值亮度資訊同時給出相對應的動態HDR Gamma曲線。即使訊源方沒有元數據的資訊,Frame Adapt HDR 依舊可以根據輸入訊號提供分析,並加以進行色調映射。所以不管是何種HDR10的訊源,都可使用動態逐幀HDR模式做最適宜的動態HDR Gamma曲線調整,同時將 12bit 色階準確地提昇為 18bit 處理,重現最接近人眼所見的自然畫面。
  • Theater Optimizer (劇院優化調整),提供布幕尺寸、增益等微調設定,使HDR訊源,能夠在每個不同的觀影環境完美放映。投影畫面的亮度表現,通常取決於畫面大小、增益、使用頻率(老化程度)、其中最重要的就是設定。JVC 投影機能夠根據所在的環境,智能化地微調色調映射,使其能夠有合適的觀賞亮度。只需在 Frame Adapt HDR 選單之下 Theater Optimizer (劇院優化調整)選項,簡單輸入銀幕畫面大小,增益值等資訊。即可在所有客製化的家庭劇院環境內,獲得最佳化的觀影品質。
  • Auto Tone Mapping (自動色調映射) 功能,根據訊源元數據資訊自動調整,以獲得最適宜的 HDR10 映像,完美解決 HDR 畫面過暗情況
  • 當接收 HDR10、HDR10+ 或 HLG 訊源時,JVC 投影機會自動切換 HDR / HDR10+ / HLG 畫質模式。以確保正確的觀影設定
  • 三片式 0.69吋 真實4K D-ILA 顯像元件 (4096 x 2160)
  • 直徑65 mm 全鋁合金鏡筒,15群17片內含2片ED低色散全玻璃鏡片鏡頭
  • 繁體中文介面,電動對焦、縮放、位移,畫素調整,畫面遮蓋,變形鏡頭寬銀幕,銀幕調整模式設定,垂直梯修以及枕狀變形修正,10 組鏡頭記憶模式及環境調整模式
  • BT.2020(90% DCI P3)的廣色域,實現了真實自然的影像色彩
  • Low Latency Mode (低延遲模式) 流暢地顯示高品質的高幀率訊源影像。可降低使用電腦與遊戲機時的顯示延遲,讓玩家能有更直覺與敏捷的操作體驗。
See More
技術規格

DLA-NZ7 - D-ILA 投影機

顯像元件

D-ILA 顯像技術

Yes

顯像元件形式

3 片式 0.69 吋 4K D-ILA 顯像元件

解析度

4096 x 2160

顯像元件數量

3

8K/e-shift (2向位移)

Yes

顯示解析度

8192 x 4320
光源形式

雷射光源模組

Yes

雷射光源種類

BLU-Escent 雷射光源模組

雷射光源壽命 (標準模式下)

20,000 小時
畫面

亮度

2,200 流明

智能動態對比

無限大 : 1

全時真實對比

40,000 : 1

動態光源控制

Yes

模式

Mode 1 (弱), Mode 2 (強), Off

手動光圈調整

Yes

手動光圈調整範圍

-15 (最小光圈值) to 0 (最大光圈值)

100% REC-709 色域

Yes

色階調深度

12 bit

ISFccc 專業影像調校認證

Yes
HDR

HDR10

Yes

HDR10+

Yes

Frame Adapt HDR (動態逐幀HDR)

Yes

Theatre Optimizer (劇院優化調整)

Yes

HLG

Yes

Auto Tone Mapping(自動色調映射)

Yes

元數據資料顯示

Yes

元數據資料

MaxCLL and MaxFALL mastering data

HDR Picture Modes

BT.709 / BT.2020 / DCI / HDR
鏡頭

鏡頭縮放

2 倍縮放

投射比

1.43-2.92:1

鏡頭直徑

65 mm

鏡頭材質

全玻璃鏡片

鏡頭組成

直徑65 mm 全鋁合金鏡筒,15群17片內含2片ED低色散全玻璃鏡片鏡頭

鏡頭位移

Yes

水平位移

± 34 %

垂直位移

± 80 %

電動縮放

Yes

電動位移

Yes

電動對焦

Yes

投影尺寸(建議值)

60 - 200 吋

鏡頭記憶功能

Yes

鏡頭記憶組數

10

手動鏡頭蓋

Yes
HDMI 輸入端子

HDMI 輸入端子組數

2 組 HDMI 2.1

HDMI 輸入頻寬

48 Gbps

HDCP 版本

2.3

8K60P 訊號輸入

Yes

4K120p 訊號輸入

Yes

4K60P 訊號輸入

Yes

輸入訊號規格

480p, 576p, 720p 60/50, 1080i 60/ 50, 1080p 120/ 100/ 60/ 50/ 30/ 25/ 24, 3840 x 2160p 120/ 100/ 60/ 50/ 30/ 25/ 24, 4096 x 2160p 120/ 100/ 60/ 50/ 30/ 25/ 24, 7680 x 4320p 60/ 50/ 30/25 /24

輸入訊號規格(電腦端)

VGA / SVGA / XGA / WXGA / WXGA+ / SXGA / WSXGA+ / UXGA / WUXGA / WQHD (60) / WQHD (120)

輸入電平調整

Auto / Standard (16-235) / Enhanced (0-255) / Super White (16-255)

色域

Auto/ YCbCr444 / YCbCr422 / RGB

EDID 模式

A 和 B (舊版外接訊源可以使用 EDID 模式 B )

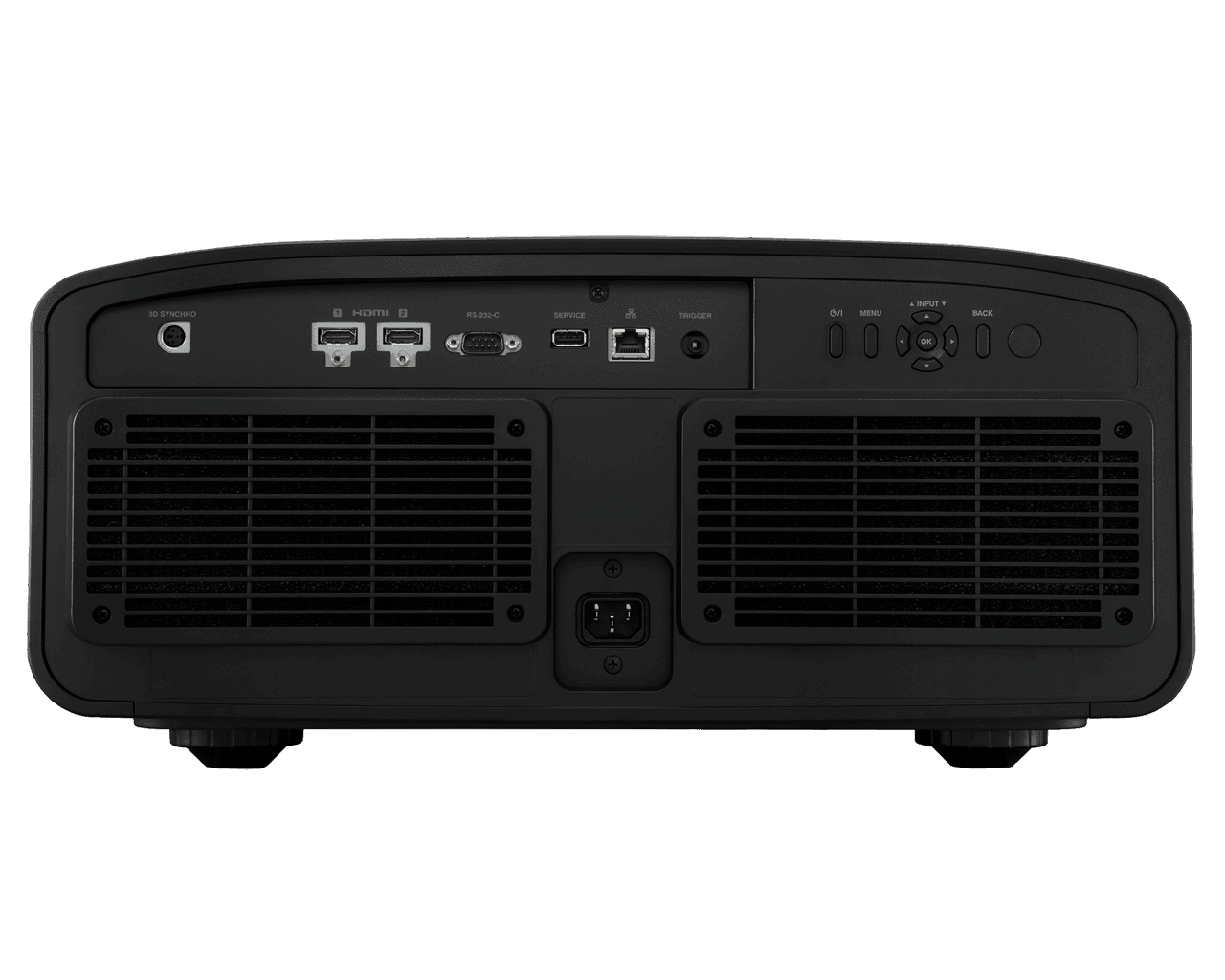

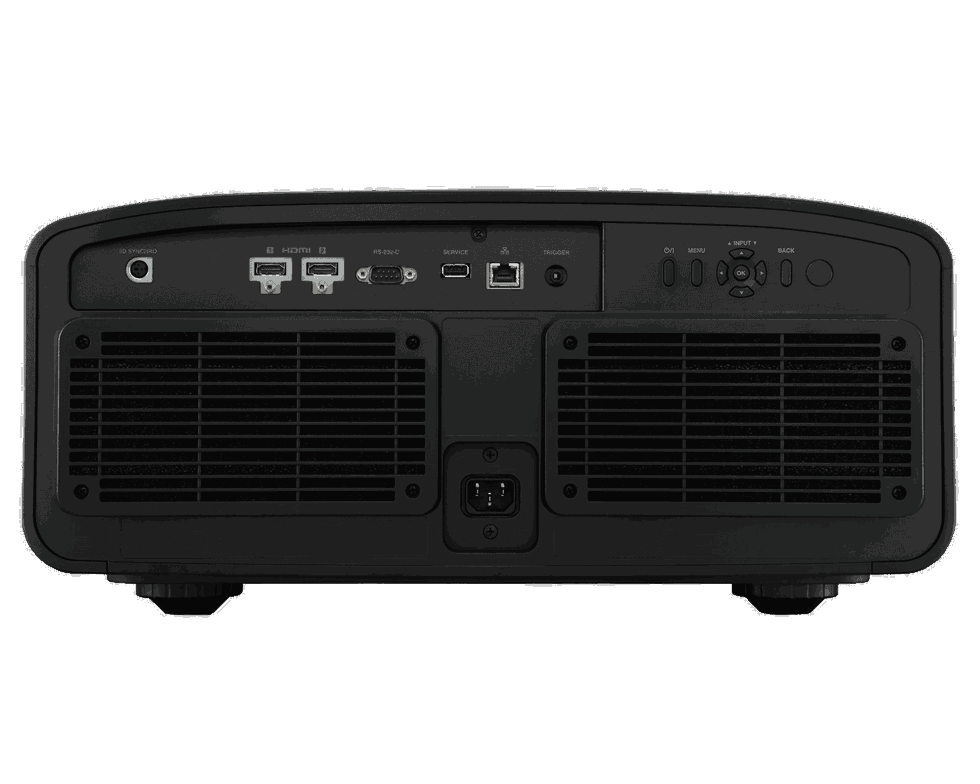

輸出端子

連動觸發端子

Yes

連接座形式

Mini-Jack (3,5mm)

電源

DC 12V / 100mA

3D 訊號同步端子

Yes

連接座形式

Mini DIN 3-pin

LAN 控制端子

Yes

連接座形式

RJ45

RS-232 控制端子

Yes

連接座形式

D-sub 9-pin

服務端子

Yes

連接座形式

USB (Type A) 韌體昇級專用
3D

3D 播放功能

Yes

支援 3D 播放形式

Frame Packing, Side-by-Side, Top & Bottom

Frame Packing 播放解析度

720p 60/50, 1080p 24

Side-by-Side 播放解析度

720p 60/50, 1080p 60/50/24, 1080i 60/50

Top & Bottom 播放解析度

720p 60/50, 1080p/24

3D 發射器 (選購)

Yes, PK-EM2

3D 快門眼鏡 (選購)

Yes, PK-AG3
畫面設定

畫質模式

Natural, Cinema, Film, HDR10+, Frame Adapt HDR, HDR10, HLG, Pan_PQ, 6 User modes

色溫(模擬)

Xenon 1, Xenon 2, 5500K, 6500K, 7500K, 9300K, High Bright, HDR10+, HDR10, HLG, Custom 1, Custom 2

Gamma 色階處理深度

12 bit

Gamma 調整

HDR (Auto), HDR(PQ), HDR(HLG), 2.2, 2.4, 2.6, Cinema 1, Cinema 2, Film 1, Film 2, Pana_PQ, 3 Custom modes

Color Management (色彩管理系統)

6 色軸 CMS調整

MPC(多重畫素演算法)

Yes

Low Latency Mode(低延遲模式)

Yes

Clear Motion Drive(CMD倍速驅動)

Yes

Motion Enhance(動態增強)

Yes

Auto Calibration(自動校色)

Yes

Optional Probe needed

Yes

Installation Mode(設置模式)

Yes

Number of presets(預設組數)

10 組

Included settings(設置模式內容)

電動對焦、縮放、位移,畫素調整,畫面遮蓋,變形鏡頭寬銀幕,銀幕調整模式設定,垂直梯修以及枕狀變形修正,10 組鏡頭記憶模式及環境調整模式

Anamorphic Modes(變形鏡頭寬螢幕)

4 組 (A, B, C, D)

Control4 SDDP 支援Control4控制

Yes
電源及裝設環境需求

電源

AC100-240V, 50/60Hz

消耗功率(開機)

420W

消耗功率(待機)

Eco Mode(省電模式下) 0.20W

Network Standby(聯網待機消耗功率)

1.21W (LAN), 0.94W (RS-232C), 1.22W (LAN + RS232C)

Switchover time(待機轉聯網待機時間)

大約 15 分鐘. (從待機狀態轉至聯網待機狀態; 預設值)

風扇噪音

24 dB

省電模式

Yes

待機計時

Yes

操作溫度

5°C to 35°C

操作濕度

20% to 80%

裝設角度

水平 +/- 5 度 / 垂直 +/- 10 度

裝設海拔高度

海拔 2,000 m以內
包裝內容物

遙控器

Yes, RM-MH27

快速使用者指南

Yes

電源線

Yes

電池

Yes, 2 x AAA-size 電池
尺寸 & 重量

機體尺寸 (WxHxD)

500 x 234 x 505 (mm)

機體重量

22.5 Kg

外箱尺寸 (WxHxD)

640 x 415 x 665 (mm)

外箱重量

27.9 Kg

免責條款

網頁資料為模擬畫面,機體及外箱尺寸重量為約略值,設計及規格改變不另行通知
